CNN概念

卷积：探测上一层特征的局部连接，即使得原信号特征加强，并降低噪音。

  • 卷积核：可以看成是一个权值矩阵窗口，它会在二维输入数据上”滑动”，对当前输入元素做点积运算。
  • 特征图：卷积操作后的图像就是特征图。
  • 多通道卷积：每个卷积核都是一种特征提取方式，因此可以对每个通道添加一个卷积核以提取该通道的特征。然后将生成的多张特征图相同位置上的值相加，生成一张特征图。最后给这张特征图加一个偏置项产生最终的输出特征图。
  • Padding：用额外的”假”像素填充原始边缘，使输出尺寸与输入保持一致

降采样层：在语义上把相似的特征合并起来，即降维(降低网络训练参数及模型的过拟合程度)。

  • 池化：计算图像一个区域上的某个特定特征的平均值或最大值。
  • 卷积步长大于一：若原始图片尺寸为[N1, N1]，卷积核大小为[N2, N2]，卷积步长为S，那么卷积之后的大小为$[(N1-N2)/S+1, (N1-N2)/S+1]$
  • 事实上，使用卷积步长大于一的降维效果要好于池化。

模型形式

$输入层\rightarrow(卷积层+\rightarrow池化层?)+\rightarrow全连接层+$

实战

  • 导入数据(采用cifar10数据集)

    1
    2
    3
    4
    5
    import keras
    cifar10 = keras.datasets.cifar10
    (X_train, y_train), (X_test, y_test) = cifar10.load_data()
    print('训练集：', X_train.shape, y_train.shape) # (50000, 32, 32, 3) (50000, 1)
    print('测试集：', X_test.shape, y_test.shape) # (10000, 32, 32, 3) (10000, 1)

  • 建立模型，两层卷积，两层池化，提取特征后添加全连接层输出。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    from keras.models import Sequential
    from keras.layers import Conv2D, Dropout, MaxPooling2D, Flatten, Dense
    # 搭建网络
    model = Sequential([
        Conv2D(input_shape=(32, 32, 3), filters=32, kernel_size=(3, 3), activation='relu', padding='same'), # 第1个卷积层:通道 3->32
        Dropout(rate=0.3), # 冻结30%神经元,防止过拟合
        MaxPooling2D(pool_size=(2, 2)), # 第1个池化层
        Conv2D(filters=64, kernel_size=(3, 3), activation='relu', padding='same'),# 第2个卷积层:通道 32->64
        Dropout(rate=0.3),
        MaxPooling2D(pool_size=(2, 2)), # 第2个池化层
        Flatten(), # 平坦层
        Dense(128, activation='relu'), # 添加全连接层
        Dense(10, activation='softmax') # 添加输出层
    ])

  • 编译模型

    1
    2
    3
    # 编译网络
    model.compile(optimizer='adam', loss='sparse_categorical_crossentropy', metrics=['accuracy'])
    model.summary()

  • 训练模型

    1
    2
    # 训练模型
    train_history = model.fit(X_train, y_train, validation_split=0.2, epochs=50, batch_size=32, verbose=2)

  • 评估模型

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    def plot_images_labels_prediction(images, labels, preds, index, num=10):
        fig = plt.gcf()
        fig.set_size_inches(12, 6)
        if num>10:
            num=10
        for i in range(0, num):
            ax=plt.subplot(2, 5, i+1)
            ax.imshow(images[index])
            title = label_dict[labels[index][0]] + '=>' + label_dict[preds[index]]
            ax.set_title(title, fontsize=10)
            index += 1
        plt.show()
        fig.savefig('predict.jpg', dpi=800)

    # 可视化预测结果
    preds = model.predict_classes(X_test)
    label_dict = {0:'airplane', 1:'automobile', 2:'bird', 3:'cat', 4:'deer',
                  5:'dog', 6:'frog', 7:'horse', 8:'ship', 9:'truck'}
    plot_images_labels_prediction(X_test, y_test, preds, 0)
    # 评估模型
    test_loss, test_acc = model.evaluate(X_test, y_test)
    print('test_loss:', test_loss) # test_loss: 1.4810904417037964
    print('test_acc:', test_acc) # test_acc: 0.6288999915122986

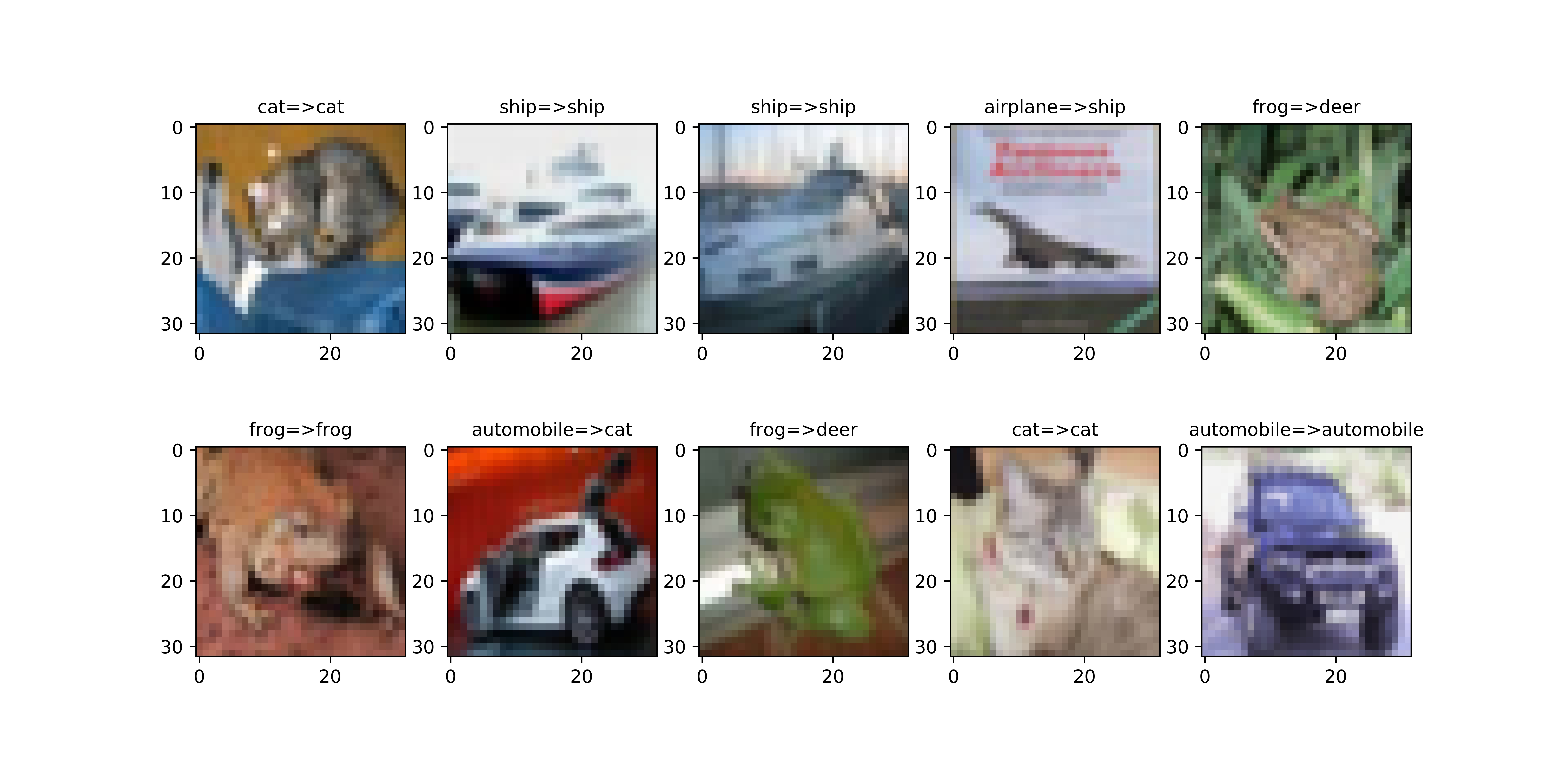

    predict

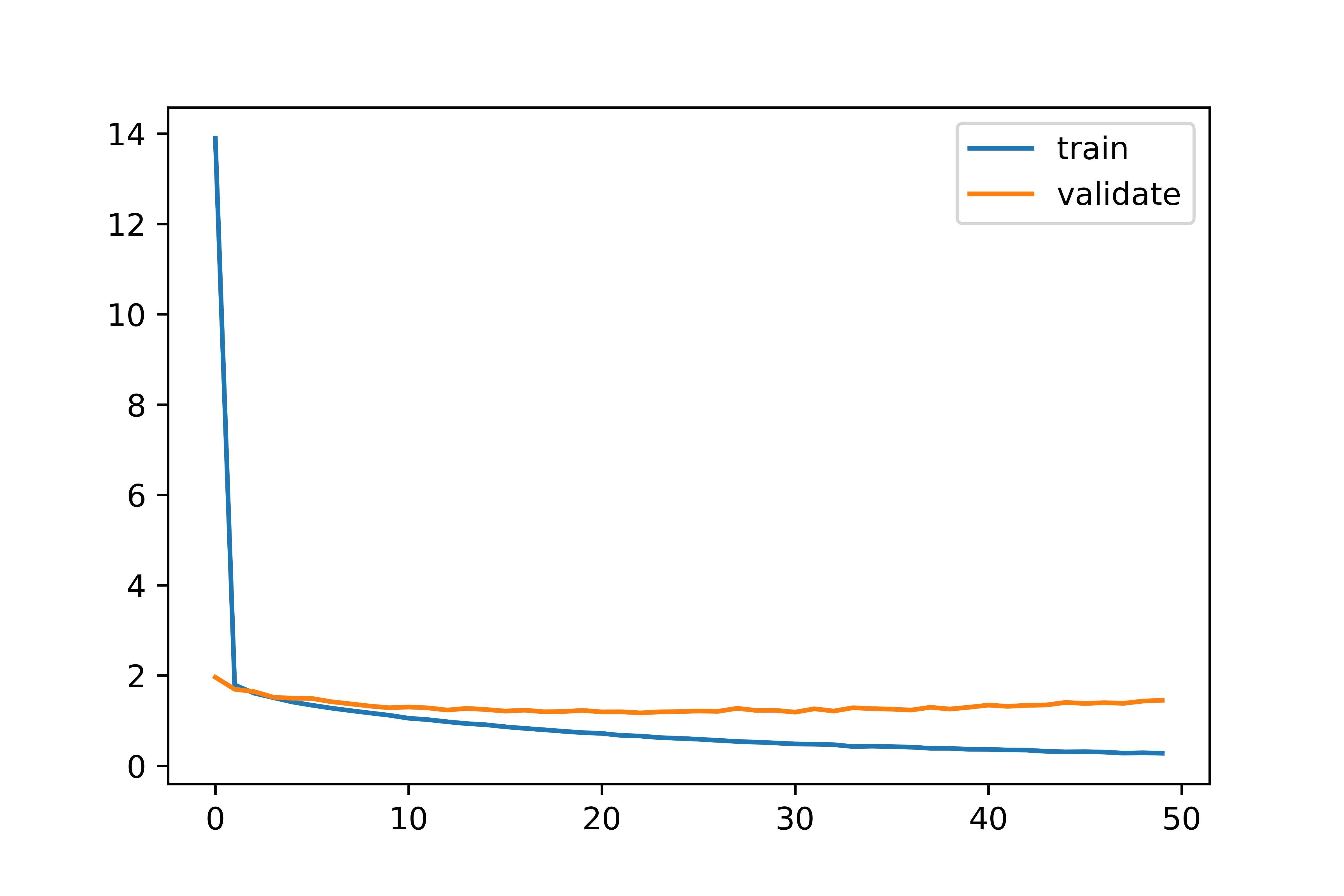

    loss

训练流程：

  1. 选择n个样本组成一个batch，将这个batch丢到神经网络，得到输出结果
  2. 将输出结果与label丢给loss函数算出本轮的loss。
  3. 跑BP算法从后往前逐层计算参数之于loss的导数，将每个参数的导数配合步长参数来进行参数更新。
    以上就是训练过程的一次迭代。

影响因素

  • 网络层数
  • 每层神经元个数
  • 迭代次数
  • 批大小
  • 梯度更新方式
  • 初始化方式
  • 非线性
  • 目标函数
  • 正规项

调参：

  1. 数据预处理
  • 零均值：将数据的均值变为0，所有数据整体减去均值
  • 归一化：将数据各个向量的方差改为1。零均值和归一化就是BN层的思想
  • 去相关性：将数据各个分量设置为互相独立的，协方差矩阵是对角阵。
  • 白化：协方差矩阵是单位阵，零均值，方差为1
  1. 看loss函数
  • 如果曲线抖动，可能是batch_size过小。可以增大batch_size
  • 如果训练集和验证集曲线距离太大，说明过拟合比较严重，可以增大正则项的比重
  • 如果训练集和验证集曲线没有距离，说明欠拟合，可以增大网络容量
